電動矩形百葉閥

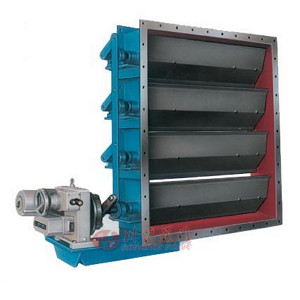

電動矩形百葉閥圖片

電動矩形百葉閥 型號：FD9J41bW

電動矩形百葉閥也叫矩形百葉通風蝶閥，是用于通風除塵及煙氣的矩形管道系統，作調節流量用。 閥門除適用于矩形管道外，其結構特點、零部件材料、適用范圍及執行器技術參數等均與圓形百葉通風蝶閥相同。 閥門采用百葉多軸體結構，流體均勻，驅動力矩小，動作靈敏，性能可靠。

電動矩形百葉閥性能規范

型號 FD9J41bW
適用介質 空氣、煙氣、粉塵
泄漏量 ≤3%
介質流速 ≤25m/s

電動矩形百葉閥零部件材質

零件名稱 閥體 百葉蝶板 閥桿 填料
材料 碳鋼、Q235A 碳鋼、Q235A 不銹鋼、2Cr13 柔性石墨

電動矩形百葉閥結構圖

電動矩形百葉閥結構圖

電動矩形百葉閥安裝尺寸

規格 法蘭尺寸 連接螺孔 外形尺寸 電動執行器
AXB A1XB1 A2XB2 b X向-孔數 Y向-孔數 Z-d L H1 H 型號
500X200 555X255 600X300 8 3X2 5X2 16-18 220 610 805 DKJ 210
500X400 555X455 600X500 8 5X2 5X2 20-18 220 670 915
630X320 685X375 730X420 10 3X2 7X2 20-18 220 610 805
630X400 685X455 730X500 10 5X2 7X2 24-18 220 710 995
800X400 855X455 900X500 10 5X2 7X2 24-18 240 670 945 DKJ-310
800X630 855X685 900X730 10 7X2 7X2 28-18 240 710 995
1000X500 1070X570 1130X630 10 5X2 7X2 24-23 260 790 1075
1000X800 1070X870 1130X930 10 7X2 7X2 28-23 260 905 1270
1250X630 1320X700 1380X760 10 7X2 9X2 32-23 280 1005 1505
1250X1000 1320X1070 1380X1130 10 7X2 9X2 32-23 280 1105 1705
1400X800 1470X870 1530X930 10 7X2 11X2 36-23 300 1075 1575 DKJ-410
1400X1250 1470X1320 1530X1380 10 9X2 11X2 40-23 300 1300 2025
1600X1000 1670X1070 1730X1130 10 7X2 11X2 36-23 320 1175 1775
1600X1250 1670X1320 1730X1380 10 9X2 11X2 40-23 320 1300 2025
1800X1250 1870X1320 1930X1380 10 9X2 13X2 44-23 340 1450 2175 DKJ-510
1800X1400 1870X1470 1930X1530 10 11X2 13X2 48-23 340 1525 2325
2000X1250 2070X1320 2130X1380 12 9X2 15X2 48-23 360 1450 2175
2000X1800 2070X1870 2130X1930 12 11X2 15X2 52-23 360 1620 2520
2500X1800 2570X1870 2630X1930 12 11X2 17X2 56-23 420 1695 2595 DKJ-610A
2500X2000 2570X2070 2630X2130 12 15X2 17X2 64-23 420 1895 2995
2800X2500 2870X2570 2930X2630 12 17X2 19X2 72-23 440 2145 3195
3200X2800 3270X2870 3330X2930 12 19X2 21X2 80-23 480 2325 3825 DKJ-610
3600X3200 3670X3270 3730X3330 12 21X2 23X2 88-23 520 2525 4225
4000X3600 4070X3670 4130X3730 12 23X2 27X2 100-23 560 2725 4825
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要電動矩形百葉閥產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥（閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節）
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥（閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量）
  • 盲板閥
  • 冶金閥門
    盲板閥（閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中）
  • 泄爆閥
  • 冶金閥門
    泄爆閥（閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體）
冶金閥門說明書 下載

電動矩形百葉閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

電動矩形百葉閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
