| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN25~250mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
| 控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

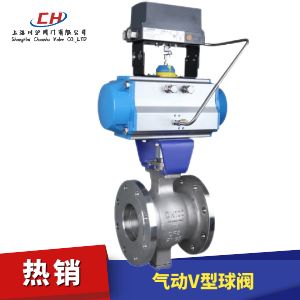

氣動V型調節球閥是由單作用或者是雙作用氣動執行機構和V型調節球閥組成，球閥的閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小等優點。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，所以氣動對夾式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制?？蓮V泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。
附件選型
對夾式氣動調節球閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），并配有電氣-閥門定位器，可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。
| 公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
| 公稱壓力 | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
| 強度試驗 | 2.4～9.6MPa | |||||||||||||
| 密封試驗 | 1.76～7.0MPa | |||||||||||||
| 流量特性 | 近似等百分比 | |||||||||||||
| 閥板轉角（度） | 0°～至90°（可調） | |||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤額定Cv×0.001% |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% | ||||||||||||
| 動作時間（S/90度） | 8.5～30 | 36～60 | ||||||||||||
| 可調節比 | 250:1 | 300:1 | ||||||||||||
| 配置執行器 | AT、AW系列單雙作用氣動執行器 | |||||||||||||
| 控制方式 | 4～20mA | |||||||||||||
| 零件名稱 | 材料名稱 | |||
|---|---|---|---|---|
| 閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
| 閥桿 | 2Cr13 | 304 | 316 | 316L |
| 密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
| 適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
| 設計依據 | GB標準 | ANSI標準 |
|---|---|---|
| 設計標準 | GB/12237 | ANSI B16.34 |
| 試驗和檢驗 | JB/T9092 | API 598 |

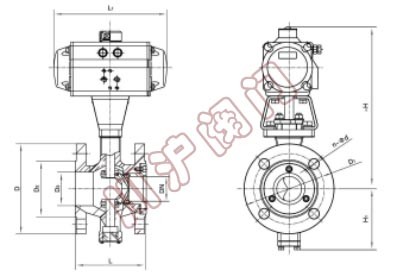

| 公稱通徑 DN | L | L1 | -H | H1 | D | D1 | D2 | D3 | C | f | n-Φd |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 62 | 159 | 260 | 87 | 115 | 85 | 65 | 38 | 16 | 2 | 4-Φ14 |
| 32 | 105 | 159 | 267 | 87 | 140 | 100 | 76 | 42 | 18 | 3 | 4-Φ18 |
| 40 | 114 | 211 | 292 | 87 | 150 | 110 | 84 | 50 | 18 | 3 | 4-Φ18 |
| 50 | 124 | 248 | 292 | 97 | 165 | 125 | 99 | 60 | 20 | 3 | 4-Φ18 |
| 65 | 145 | 269 | 327 | 112 | 185 | 145 | 118 | 75 | 20 | 3 | 4-Φ18 |
| 80 | 165 | 315 | 359 | 112 | 200 | 160 | 132 | 94 | 20 | 3 | 8-Φ18 |
| 100 | 194 | 345 | 359 | 122 | 220 | 180 | 156 | 110 | 22 | 3 | 8-Φ18 |
| 125 | 213 | 409 | 399 | 142 | 250 | 210 | 184 | 135 | 22 | 3 | 8-Φ18 |
| 150 | 229 | 438 | 461 | 165 | 285 | 240 | 211 | 165 | 24 | 3 | 8-Φ22 |
| 200 | 243 | 550 | 509 | 195 | 340 | 295 | 266 | 210 | 24 | 3 | 12-Φ22 |
| 250 | 297 | 633 | 603 | 237 | 405 | 355 | 319 | 260 | 26 | 3 | 12-Φ26 |
| 300 | 334 | 730 | 790 | 287 | 460 | 410 | 370 | 310 | 284 | 4 | 12-Φ26 |
| 350 | 414 | 1180 | 828 | 338 | 520 | 470 | 429 | 360 | 30 | 4 | 16-Φ26 |
