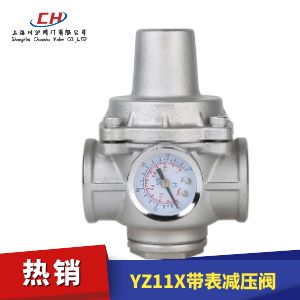

YZ11X帶表支管減壓閥用途：本廠生產的帶表支管減壓閥主要用于各種建筑給水系統消防系統、中央空調系統、采暖系統等。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統上可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具。帶表支管減壓閥特點：采用直接作用隔膜式結構，內部結構非常簡單，無卡阻，性能可靠，經久耐用。耐臟防水垢，不需過濾器，不需旁通管，配管極其簡單，能節省大量空間和配管成本。出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。極佳的水力特性，壓力損失小，減壓比可達成10:1以上。可滿足多種減壓要求，特別適用于支管減壓系統。
| 產品名稱 | 不銹鋼帶表支管減壓閥（帶表） |
|---|---|
| 產品型號 | YZ11X-16P |
| 連接方式 | 標準RC螺紋市場通用 |
| 產品材質 | 不銹鋼304 |
| 工作溫度 | 0℃~80℃ |
| 產品壓力 | 1.6MPA |
| 工作介質 | 水 |
| 零件名稱 | 零件材料 |
|---|---|
| 閥體 閥蓋 底蓋 | 304 |
| 密封 | NBR |
| 閥瓣 | 304 |
| 調節螺絲 | 304 |
| 膜片 | NBR編織夾層 |
| 彈簧 | 60si2mna鍍鎳 |
| 調節螺母 | 銅 |
| 膜片平墊 | 304 |
順時針旋轉一字調節螺絲出口壓力逐漸升高到所需壓力停止旋轉。（出口最大壓力為0.55MPA，大過該壓力后調節螺絲很難再旋下去，過度用力會使膜片破損）
逆時針旋轉一字調節螺絲出口壓力逐漸降低到所需壓力停止旋轉。（需要降壓時逆時針旋轉一字調節螺絲，出口壓力是不會變化的需要閥后泄壓才能使壓力降）
注：當出口壓力升高時由于彈簧壓縮旋轉調節會較為吃力，如出現卡死不能旋轉現象后，可將閥前后壓力泄掉，繼續調節到所需要的壓力（旋轉兩圈半大約為0.1MPA）
我司出廠測試壓力，出口壓力設定為0.2MPA（壓力范圍：進口壓力1.3MPA-0.3MPA，出口壓力0.55MPA-0.1MPA）
當進口壓力為1.6MPA出口壓力為0.5MPA時，請與廠家說明可加厚膜片加強使用壽命。
| 公稱通徑DN | 外 形 尺 寸 | ||
|---|---|---|---|
| 高度 | 長度 | 寬度 | |
| 15 | 110 | 76.5 | 75 |
| 20 | 110 | 76.5 | 75 |
| 25 | 125 | 85 | 82 |
| 32 | 137 | 98 | 82 |
| 40 | 147 | 102 | 85 |
| 50 | 183 | 117 | 99 |
