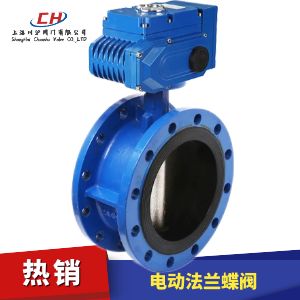

電動法蘭蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為法蘭，具有功能強、體積小、性能可靠、配套簡單、流通能力大，特別適用于介質是粘稠，含顆粒、纖維性質的場合?？蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
附件選型
電動法蘭蝶閥配開關型電動執行機構（電壓AC220、AC380、AC110、DC24等）和調節型電動執行機構（控制信號4-20mA電流信號或1-5V或0-10V電壓信號等）。選配防爆型電動執行機構，標配防爆等級ExdII BT4（定做其他防爆等級電動執行機構）。
| 公稱通徑DN(mm) | 50~1200 |
|---|---|
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量 | 按GB/T4213-92，為Kv值的10-4 |
| 基本誤差 | ±2.5% |
| 回差 | ±2.5% |
| 死區 | 1% (可調) |
| 可調范圍 | 50:1 |
| 配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
| 控制方式 | 開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
| 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 下軸套 | 銅合金、304、316 |
| 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 固定銷 | 25、35、45 |
| 上、下閥軸 | 2Cr13、304、316、316L |
| 上軸套 | 銅合金、304、316 |
| 填料 | 聚四氟乙烯/柔性石墨 |
| 填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||

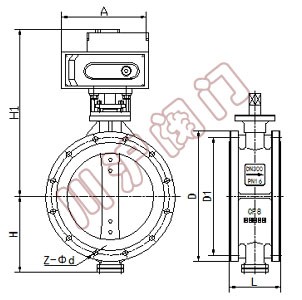

| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | |||||||
| D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |||||
| 50 | 108 | 43 | 112 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 254 | 760 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
